График и разбор сделки

График и данные сделки

Раздел «График и разбор сделки» предназначен для сопоставления движения цены с исполнениями выбранной сделки и фиксации результата разбора. График показывает рыночные свечи выбранного инструмента, маркеры входа и выхода, а для открытой позиции может показывать уровни активных заявок. Ни настройки графика, ни разметка не отправляют торговые ордера.

Таймфрейм определяет длительность одной свечи. Выберите период в панели над графиком; при нескольких исполнениях система подбирает масштаб, чтобы входы и выходы помещались в одном эпизоде. Перетаскивание сдвигает историю, прокрутка меняет масштаб, а на сенсорном экране доступно масштабирование жестом. Встроенный режим с фокусом сначала требует щелчка по графику для масштабирования колесом.

При наведении на свечу информационная строка поверх графика показывает O, H, L, C и V: цену открытия, максимум, минимум, закрытие и объём за период. Она полностью прозрачная и не перехватывает жесты графика. Метка LIVE означает поступление свежих рыночных данных и не изменяет записанную сделку. Для сделки с несколькими исполнениями строка дополнительно показывает количество входов и выходов.

Переключатель «Показать заявки на графике» выводит уровни Stop, Take, Trail и Limit открытой позиции. Эти линии только визуализируют уже имеющиеся заявки; уровни, удалённые от текущего диапазона более чем на 25 процентов, остаются в списке заявок и не сжимают шкалу цены. Кнопки обновления и повтора заново запрашивают свечи, если данные не загрузились.

Иконки 1, 2 и 4 в основной панели действий выбирают число окон одной сделки. В каждом окне свой таймфрейм, масштаб и положение истории. Щёлкните по окну, чтобы сделать его активным для рисования; номер активного окна виден в общей панели, без яркой обводки графика. Снимок всегда включает все открытые окна, а название сделки, P&L, процент и фирменная подпись находятся в первом графике. Пока хотя бы одно окно загружается, снимок недоступен. На узком экране обычный просмотр располагает окна друг под другом; fullscreen показывает весь набор в одной сетке. Выбор числа окон запоминается в текущем браузере.

Свеча

Интервал цены с четырьмя значениями: O — открытие, H — максимум, L — минимум, C — закрытие.

Объём (V)

Объём торговли за интервал свечи, отображаемый в информационной строке и при включённом индикаторе VOL.

Таймфрейм

Длительность свечи, например 15m, 1h или 4h; смена таймфрейма меняет детализацию истории, а не данные сделки.

Long и Short

Long — позиция, рассчитывающая на рост цены; Short — позиция, рассчитывающая на её снижение.

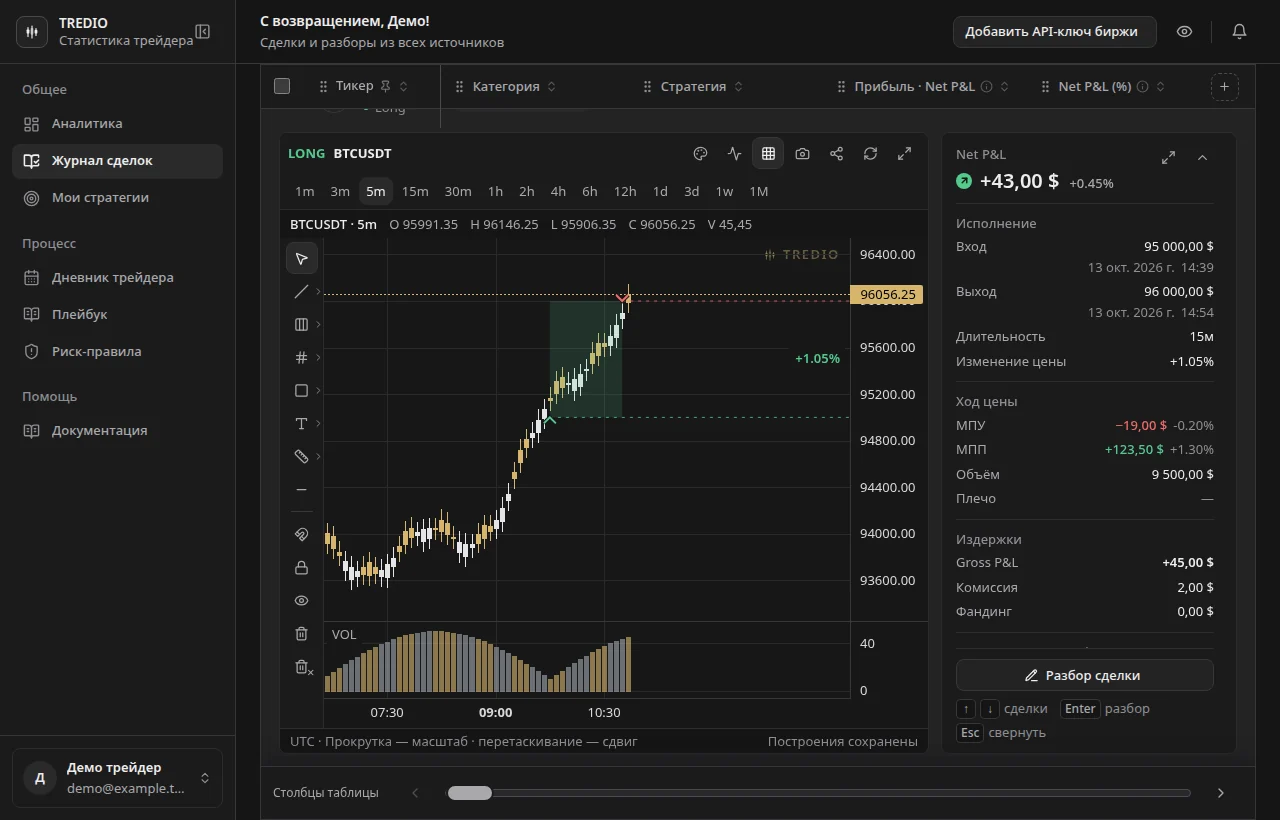

Пример интерфейса

Вид, индикаторы и инструменты графика

Основная панель находится над всеми графиками: в ней собраны разделение 1/2/4, оформление, индикаторы, сетка, снимок, обновление и fullscreen. Оформление, индикаторы и сетка применяются ко всем окнам; «Показать сделку целиком» и обновление также действуют на весь набор. Полноэкранный режим разворачивает общую панель и все графики, а снимок объединяет их текущие свечи и построения в один PNG, без панели кнопок и всплывающих настроек. Предпросмотр снимка доступен и в fullscreen. «Поделиться сделкой» — отдельное действие со ссылкой на просмотр; настройки графика не меняют торговые данные.

В «Настройки графика» режим «Оформление» разделён на вкладки «Темы», «Свечи», «Объём» и «Сделки». Темы меняют готовую палитру и фон; для свечей настраиваются цвета роста, падения, границ и теней; для объёма — цвета и прозрачность; для сделок — цвета маркеров и линий Long и Short. Цвет можно указать HEX-значением. Именованную палитру можно добавить или обновить; одновременно хранится не более 12 палитр.

Режим «Индикаторы» добавляет выбранные расчёты к текущему набору свечей. MA, EMA и BOLL накладываются на ценовую область; VOL встроен в её нижнюю часть на собственной скрытой шкале без разделителя и ручки размера. MACD, RSI и KDJ выводятся в отдельных панелях. Индикатор не меняет исходные цены и исполнения, а только строит дополнительный ряд. MA использует периоды 5, 10, 30 и 60; EMA — 6, 12, 20 и 26; BOLL рассчитывается по окну 20 свечей с двумя стандартными отклонениями; MACD использует EMA 12 и 26 и сигнальную EMA 9; RSI доступен для периодов 6, 12 и 24; KDJ строится по окну 9 свечей.

Плавающая панель рисования расположена внутри графика. Первые инструменты: курсор, линия, луч, линейка и магнит; остальные находятся ниже с отступом. Наведите на группу для подменю без стрелок. На сенсорном экране нажмите кнопку группы; с клавиатуры откройте меню Enter, пробелом или стрелкой вправо/вниз, затем выберите инструмент стрелками. Escape закрывает меню и возвращает фокус. Прямой щелчок мышью включает последний использованный инструмент группы. «Магнит» включён при каждом открытии сделки и привязывает точки к ближайшей тени свечи; его можно выключить на время текущего просмотра. Выбранному построению доступны цвет, толщина 1–4 px и тип линии. Построения можно скрыть, заблокировать, удалить по одному или очистить все сразу.

Цвет, тип (сплошная, пунктирная, точечная) и толщина 1–4 px сетки задаются администратором отдельно для светлого и тёмного оформления. Кнопка «Сетка» в графике только включает или выключает её. Общая настройка не переписывает ваши сохранённые личные цвета свечей.

Окна одной сделки работают с общим набором построений. Сохранения внутри текущей страницы идут по одной очереди и объединяют только изменённые рисунки. Неактивное окно получает подтверждённые изменения, когда в нём нет незавершённого построения или выделения. Изменение одного и того же рисунка в разных окнах разрешается последним сохранением.

MA

Простая скользящая средняя: среднее значение закрытия за заданное число свечей; ряд появляется только после накопления нужного периода.

EMA

Экспоненциальная скользящая средняя, которая сильнее учитывает последние закрытия; в графике доступны периоды 6, 12, 20 и 26.

BOLL

Средняя и верхняя/нижняя полосы Боллинджера: среднее закрытие за 20 свечей плюс или минус два стандартных отклонения.

MACD

Разница EMA 12 и EMA 26, дополненная сигнальной EMA 9 и гистограммой; полные значения появляются после накопления достаточной истории.

RSI

Индекс относительной силы, рассчитанный по сглаженным приростам и снижениям; доступен для периодов 6, 12 и 24.

KDJ

Осциллятор по диапазону максимума и минимума последних 9 свечей с линиями K, D и J; до накопления окна значения нет.

Построение

Сохранённый объект разметки на графике: линия, канал, фигура, аннотация или измерительный инструмент.

1. Откройте настройки графика и выберите оформление или нужные индикаторы.
2. Для разметки откройте группу инструментов, выберите вид построения и укажите точки на графике.
3. Выделите построение, настройте его стиль и заблокируйте, если оно больше не должно случайно перемещаться.

Обзор и показатели сделки

Блок «Обзор сделки» хранит контекст, который не выводится из свечей автоматически. «Стратегия» связывает сделку с одной стратегией или значением «Без стратегии», «Категория» принимает одну категорию, а «Теги» — несколько меток. «Причины входа» и «Причины выхода» фиксируют основания действий; к ним можно применить готовые шаблоны. Эти поля влияют на последующий поиск и аналитику, но не пересчитывают финансовый результат.

В «Описание сделки» запишите ход сделки и выводы, а в «Дополнительная информация» — контекст рынка, новости и эмоциональное состояние. Оба текстовых поля принимают до 20 000 символов. Изменения сохраняются автоматически; статус «Изменено» сменяется на «Сохранено» после завершения записи.

Карточка сделки показывает рассчитанные показатели рядом с графиком. P&L и проценты относятся к финансовому результату сделки, а изменение цены — только к движению между ценой входа и выхода с учётом направления Long или Short. Валовые и чистые значения различаются расходами: чистый P&L учитывает комиссию и фандинг. Для позиции с известными ценой и количеством рассчитываются номинал и залог; залог равен номиналу, делённому на плечо. Длительность — разница времени выхода и входа.

MAE и MFE показывают неблагоприятное и благоприятное максимальное отклонение внутри сделки. В карточке каждое значение выводится в процентах и в деньгах относительно номинала. Эти значения, номинал и залог не рассчитываются, если финансовые данные сделки неизвестны или не хватает цены и количества. При смешанных направлениях процент изменения цены не рассчитывается; остальные показатели с известным P&L могут быть доступны.

Вложения дополняют разбор: в «Видео» можно добавить до 10 уникальных ссылок с http:// или https://, а в «Скриншоты» — изображения PNG, JPEG или WebP, включая вставку из буфера обмена. На одну сделку допускается до 12 скриншотов; миниатюру можно открыть для просмотра, оригинал — в отдельном окне, а вложение — удалить.

P&L

Прибыль или убыток сделки. Валовой P&L отражает результат до расходов, чистый P&L — результат после учёта комиссии и фандинга.

Чистый P&L в процентах

Чистый результат как процент от номинала, то есть от модуля цены входа, умноженного на количество; это не процент изменения цены. Значение отсутствует при неизвестном P&L, нулевой цене входа или нулевом количестве.

Изменение цены

Процентное движение от входной цены к выходной с учётом направления Long или Short; комиссия, фандинг, количество и плечо в него не входят.

Комиссия и фандинг

Расходы сделки: комиссия относится к торговому исполнению, фандинг — к периодическим платежам по фьючерсной позиции; оба учитываются в чистом результате.

Номинал

Расчётный объём позиции: модуль цены входа, умноженный на количество, если финансовые данные известны.

Залог

Расчётная сумма обеспечения: номинал, делённый на плечо; при отсутствии известного номинала значение не рассчитывается.

MAE и MFE

Maximum Adverse Excursion и Maximum Favorable Excursion — максимальное неблагоприятное и благоприятное отклонение во время сделки, показанное в процентах и от номинала в деньгах.
